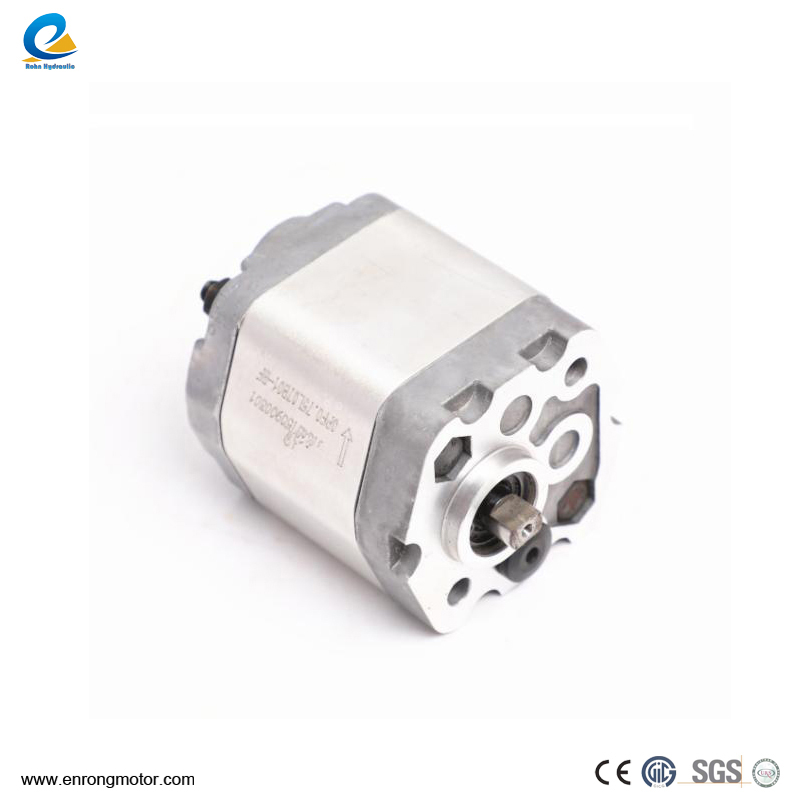

기어 펌프, 2 개의 메쉬 기어로 구성된 펌프 유형은 양의 변위 로터리 펌프의 범주에 속합니다. 그들은 주로 석유 분야의 연료 유 및 윤활유와 같은 윤활 액체를 운반하는 데 사용됩니다. 또한 기어 펌프는 엔지니어링 기계, 광업 기계, 농업 기계 및 공작 기계 산업에서 간단한 유압 시스템 및 윤활 시스템에서 보조 역할을합니다.
많은 유형이 있습니다기어 펌프그리고 가장 일반적인 분류 방법은 기어 메시 방법에 따라 분류하는 것입니다. 구동 기어와 구동 기어가 모두 외부 기어 인 외부 기어 펌프는 가장 널리 사용되는 기어 펌프 유형이며, 우리가 일반적으로 언급하는 기어 펌프는이 유형입니다.
외부 기어 펌프에는 다음 구성 요소가 포함됩니다. 구동 기어; 펌프의 작동을 담당합니다. 펌핑 된 액체를 배출하는 데 사용되는 방전 포트; 기어를 보호하고 지원하는 펌프 하우징; 구동 기어와 맞물린 구동 기어; 구동 기어를 연결하고 전력을 전송하는 구동 샤프트; 펌핑 할 액체를 흡입하는 흡입 포트; 구동 기어를 연결하여 회전하도록하는 구동 샤프트.
대조적으로, 내부기어 펌프내부 장비는 구동 기어로서, 구동 기어로서 외부 장비를 가지고 있습니다. 내부 기어 펌프의 코어 구성 요소에는 메시 내부 및 외부 기어 쌍과 초승달 모양의 스페이서가 포함됩니다. 내부 기어는 회전 샤프트와 동심원이며 외부 기어는 편심으로 설정됩니다. 스페이서의 주요 기능은 흡입 챔버를 방전 챔버에서 분리하는 것입니다. 내부 기어가 회전하기 시작하면 기어 치아의 분리시 부분 진공이 형성된 다음 대기압의 작용 하에서 오일은 펌프의 흡입 포트를 통해 들어가 치아 사이의 간격을 채 웁니다. 기어가 더 회전함에 따라, 치아 사이의 오일은 기어 톱니의 메시 지점에서 압착되어 방전 파이프로 배출됩니다.
외부 기어 펌프와 비교하여 내부 기어 펌프는 소형 구조, 작은 크기 및 우수한 흡입 성능으로 알려져 있습니다. 그러나 치아 모양은 비교적 복잡하고 처리 난이도는 비교적 높습니다. 따라서 항공기 유압 시스템과 같은 고압 유압 시스템이 필요한 상황에서는 내부 기어 펌프가 종종 사용되며 100-95-2 트레일러 펌프에서도 사용됩니다.
또한 내부기어 펌프기어 톱니의 모양에 따라 더 분류 할 수 있습니다. 그 중에서도 Spur 기어 펌프는 중요한 유형이며 구동 기어와 구동 기어가 스퍼 기어이며 토크는 주요 연결을 통해 전송됩니다. 펌프의 작동 동안, 배출 포트에서 액체의 압출로 인해, 메쉬 치아 구멍에 소량의 액체가 둘러싸여 폐쇄 된 공간을 형성한다. 밀폐 된 공간이 큰 공간에서 작은 것으로 변함에 따라 치아 공동의 액체가 압착되어 더 높은 압력을 생성하여 펌프 샤프트의 방사상 힘을 증가시킵니다. 흡입 포트에서, 밀폐 된 공간은 소형에서 크게 변화를 겪고 저압이 즉시 생성되고 오일 증기가 침전된다. 이 오일 증기가 응축되면, 캐비테이션과 유사한 침식 효과가 생성되어 기어 톱니의 매끄러운 표면에 침식이 발생합니다. 헤링본 기어 펌프는 일반적으로 오일 저장소에 사용되어 높은 유량 및 고효율 요구 사항을 충족합니다. 다음으로, 기어 펌프의 작동 원리를 깊이 탐색 할 것입니다. 프라임 무버가 구동 기어를 구동하여 회전하면 구동 기어가 메쉬와 회전합니다. 기어와 펌프 커버 사이의 간격은 매우 작기 때문에 흡입 포트와 방전 포트가 효과적으로 분리됩니다.
흡입 포트에서 기어가 회전함에 따라 치아 구멍은 점차 분리되어 부피가 증가하고 압력이 감소하여 오일이 빨려 들어갑니다. 오일은 방전 포트로 가져오고
치아 공동이 다시 참여하면 부피가 감소하고 압력이 증가하며 오일이 마침내 배출 파이프에서 압착됩니다.
기어 펌프의 주요 구조에는 주로 구동 기어, 구동 기어, 펌프 본체 및 펌프 커버와 같은 구성 요소가 포함됩니다. 기어는 양쪽 끝면에 밀봉되어 있으며 베어링은 구동 기어와 구동 기어를 지원합니다. 펌프 본체, 펌프 덮개 및 기어의 쌍둥이 홈이 함께 밀봉 된 작업 공간을 형성합니다.
