유압 실린더, 유압 시스템의 핵심 액추에이터로서, 주로 유압 에너지를 기계적 에너지로 효율적으로 변환하여 선형 왕복 운동 또는 스윙 운동을 달성하는 데 책임이있다. 간단한 구조와 안정적인 성능을 갖춘 다양한 유형의 기계에서 복잡한 감소 장치를 대체하고 격렬하고 부드러운 움직임을 제공하기 위해 종종 널리 사용됩니다. 유압 실린더의 출력력은 피스톤의 유효 영역 및 양쪽 끝에서의 압력 차이와 밀접한 관련이 있습니다. 기본 구조에는 실린더 배럴, 실린더 헤드, 피스톤 및 피스톤로드, 밀봉 장치 등과 같은 코어 구성 요소가 포함되며 버퍼 및 배기 장치는 실제 요구에 따라 구성됩니다.
의 구조유압 실린더변경 가능하므로 분류 방법도 다양합니다. 이동 모드에 따라 유압 실린더는 선형 왕복 운동 유형과 로터리 스윙 유형의 두 가지 유형으로 나눌 수 있습니다. 동시에, 유압 압력의 작용에 따라, 유압 실린더는 단일 작용 유형 및 이중 작용 유형으로 나눌 수 있습니다. 또한 구조적 형태는 피스톤 유형, 플런저 유형, 다단계 망원경 슬리브 유형 및 기어 랙 유형을 포함한 중요한 분류 차원입니다. 또한 유압 실린더의 설치 형태 및 압력 레벨은 타이로드, 이어링,베이스 피트, 힌지 샤프트 및 16MPA, 25MPA 및 31.5MPA와 같은 다양한 압력 레벨과 같은 다양한 설치 방법과 같은 분류의 기초입니다.
유압 실린더는 액체 에너지를 기계적 에너지로 변환하는 장치입니다. 작동 유체가 힘을 전달할 수 있으므로 유압 실린더가 큰 하중을 쉽게 견딜 수 있기 때문에 큰 힘을 견딜 수 있습니다. 그것은 매끄럽게 작동하며 작동 유체의 흐름이 연속적이므로 영향과 진동은 없습니다. 간단한 구조, 작은 크기, 안정적인 운영 및 장수로 인해 산업 생산에 널리 사용되며 다양한 작업 환경 및 공간에 적응할 수 있습니다. 제어하기가 매우 편리하며 유압 시스템의 압력 및 흐름을 조정하여 유압 실린더의 제어를 달성 할 수 있습니다.
유압 실린더는 밀링 머신, 드릴링 머신, 선반 등과 같은 공작 기계 산업을 포함하여 산업 생산 분야에서 광범위한 응용 분야를 가지고 있으며, 밀링 커터, 드릴 비트, 도구 등의 움직임을 제어하는 데 사용됩니다. 야금 산업 : 리프팅, 개방, 클램핑 및 기타 액션 제어에 사용될 수 있습니다. 광업 산업 : 마이닝 기계의 리프팅, 틸팅, 클램핑 및 기타 제어에 사용됩니다. 건축 산업 : 타워 크레인, 엘리베이터 등과 같은 건축 기계의 리프팅, 틸팅, 클램핑 및 기타 제어에 사용됩니다. 농업 기계 : 트랙터, 결합 수확기 등과 같은 농업 기계의 리프팅, 틸팅, 스티어링 및 기타 제어에 사용됩니다.
유압 실린더는 피스톤으로 나눌 수 있습니다유압 실린더, 플런저 유압 실린더, 망원경 유압 실린더 및 구조 및 작동 특성에 따라 유압 실린더. 그들은 각각 구조적 장점과 처리 특성을 가지고 있습니다.

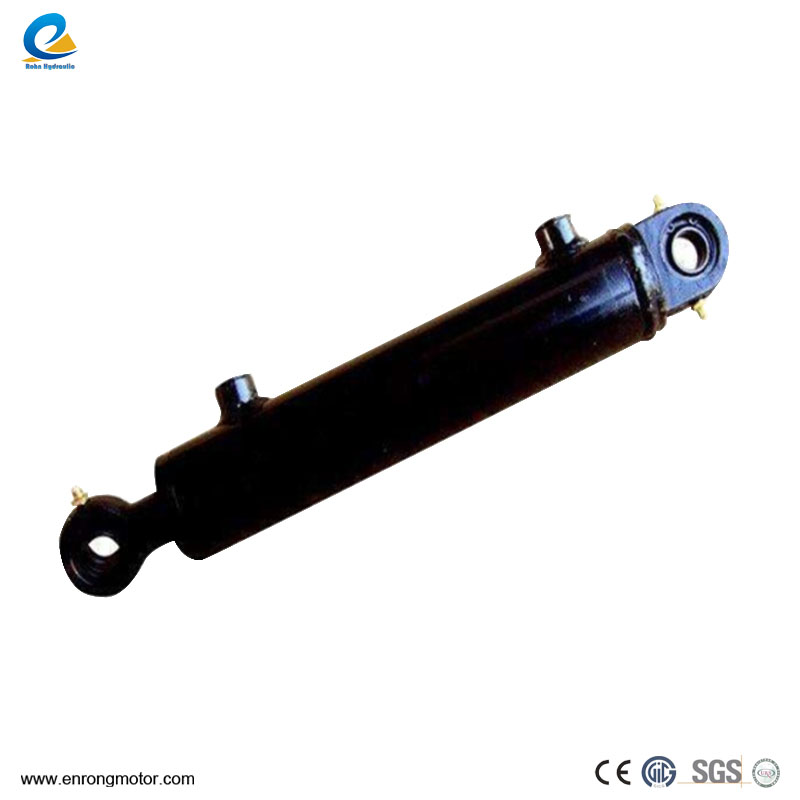

피스톤 유압 실린더는 단일로드 및 이중로드 구조로 나뉘며, 이중 작용 및 단일-작용 형태로 나뉩니다. 피스톤 운동의 특징은 단방향이며, 외부 힘은 반대 방향으로 밀어야하는 반면, 이중 활성 실린더는 유압을 통해 두 방향으로 움직일 수 있습니다. 단일 피스톤로드 유압 실린더의 특징은 한쪽 끝에 피스톤로드 만 있다는 것입니다. 그림은 양쪽 끝에 입구 및 아울렛 오일 포트 A와 B가있는 일반적인 단일 피스톤 유압 실린더를 보여줍니다. 이 오일 포트에는 압력 오일 또는 귀환 오일이 공급 될 수 있으므로 두 방향으로 이동을 달성 할 수 있습니다. 따라서 이러한 유형의 유압 실린더를 이중 작용 실린더라고합니다.
피스톤 유압 실린더의 피스톤 이동은 단방향이며, 역 움직임은 외부 힘을 달성하기 위해 필요합니다. 그럼에도 불구하고, 뇌졸중은 일반적으로 단일 피스톤로드 유압 실린더보다 길다. 피스톤 유압 실린더에는 주로 단일로드와 더블로드의 두 가지 구조가 포함됩니다. 그들의 고정 방법은 실린더 바디 고정과 피스톤로드 고정의 두 가지 범주로 나눌 수 있습니다. 유압의 작용에 따르면, 단일 작용 및 이중 작용 유형으로 나눌 수 있습니다.
플런저 유압 실린더는 단일 작용 디자인이며, 움직임은 유압에 의해 구동되며, 리턴 스트로크에는 외부 힘이 필요합니다. 긴 스트로크 애플리케이션에 적합하지만 플런저의 무게로 인해 수평으로 사용될 때 자체 중량으로 인한 변형을 피해야합니다. 플런저와 실린더 슬리브 사이에는 접촉이 없으며 실린더 슬리브에 의해서만지지되며, 실린더 슬리브의 처리 난이도를 단순화하고 특히 긴 스트로크 유압 실린더를 만드는 데 특히 적합합니다.
플런저의 무게가 크기 때문에, 수평으로 배치 될 때 자체 무게로 인해 처질 수 있으므로 인감과 가이드의 일방적 인 마모가 발생하므로 수직으로 사용하는 것이 더 적합합니다. 플런저는 작업 중에 항상 압력을 받고 있으므로 안정성을 유지하기에 충분한 강성이 필요합니다.
망원경 유압 실린더는 다단계 피스톤을 통해 긴 스트로크를 달성하며 종종 엔지니어링 기계에 사용됩니다. 피스톤이 수축되면 길이가 짧아지고 출력 속도와 힘이 변합니다. 망원경 유압 실린더에는 2 개 이상의 피스톤 스테이지가 포함되어 있으며,이 단계는 크게 확장되어 작은에서 작은 것에서 순서대로 수축합니다. 이 유압 실린더는 더 긴 스트로크를 달성 할 수 있으며 동시에 수축시 길이가 짧고 소형 구조를 가질 수 있습니다. 그것은 종종 엔지니어링 기계 및 농업 기계에 사용됩니다. 여러 피스톤이 순서대로 이동함에 따라 출력 속도와 출력력이 변경됩니다.
스윙 유압 실린더는 회전 운동이 필요한 기계에 사용됩니다. 스윙 또는 회전 운동은 유압을 변경하여 달성됩니다. 구조물에는 단일 블레이드, 이중 블레이드 및 나선형 스윙이 있습니다. 스윙 유압 실린더는 특수 구조를 가진 유압 실린더이며 출력 운동은 스윙 또는 회전 운동입니다. 이 유압 실린더는 종종 엔지니어링 기계, 야금 기계 등과 같은 회전 운동이 필요한 기계 시스템에 사용됩니다. 작동 원리는 유압 압력의 방향과 크기를 변경하여 필요한 회전 운동을 달성하여 피스톤의 스윙 각도와 힘을 제어하는 것입니다. 스윙 유압 실린더는 토크를 출력하고 왕복 운동을 달성하는 주요 액추에이터로서 단일 블레이드, 이중 블레이드 및 나선형 스윙을 포함한 다양한 설계 형태를 갖습니다.
유압 실린더는 매우 중요한 유압 구성 요소로, 큰 힘을 베어링하고 매끄럽게 작동하고 신뢰할 수있는 특성을 갖는 특성을 갖습니다. 그들은 공작 기계, 야금, 광업, 건축, 농업 및 기타 분야에서 널리 사용됩니다.
